Outils pour profilage des meules en ébauche ou en finition

Ces outils (Diaform ou rayonneurs) sont destinés au profilage (mise en formes spécifiques) des meules en ébauche ou en finition. Ils sont caractérisés par leur rayon et leur angle.
Angles standards : 30 ° - 40 ° - 60°  - autres angles possibles, à préciser
Rayons standards : 0.125 millimètres – 0.250 mm – 0.500 mm – autres rayons possibles, à préciser

Après l'usure normale, ces outils sont réparables pour retrouver le rayon et l'angle initial.

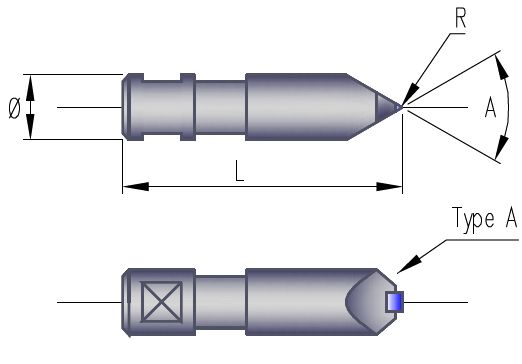

Référence DA : MONTURE OUTILS DIAFORM de diamètre 9.50 mm
Longueur standard : 44,5 mm
Ces outils existent aussi en grande longueur. Nous préciser.diaforms

DA30 R125 = OUTIL DIAFORM 30°, rayon 0.125 mm.
DA30 R250 = OUTIL DIAFORM 30°, rayon 0.250 mm

DA40 R125 = OUTIL DIAFORM 40°, rayon 0.125 mm
DA40 R250 = OUTIL DIAFORM 40°, rayon 0.250 mm
DA40 R500 = OUTIL DIAFORM 40°, rayon 0.500 mm

DA60 R125 = OUTIL DIAFORM 60°, rayon 0.125 mm
DA60 R250 = OUTIL DIAFORM 60°, rayon 0.250 mm
DA60 R500 = OUTIL DIAFORM 60°, rayon 0.500 mm

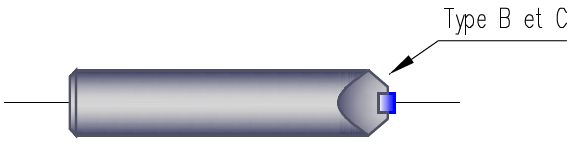

Référence : DB : OUTILS RAYONNEURS de diamètre 10 mm
rayonneurLongueur : 50 mm ou 80 mm, à préciser à la commande.
Même déclinaison de références que les outils diaforms pour l'angle et le rayon du diamant

Référence : DC : OUTILS RAYONNEURS de diamètre 12 mm
Longueur : 50 mm ou 80 mm, à préciser à la commande.
Même déclinaison de références que les outils diaforms pour l'angle et le rayon du diamant

Référence : PT6 PASTILLES TRIANGULAIRES 60°
Pastilles triangulaires en polycristallin.
Montage sur outil porte-pastilles référence MPT10 ou MPT12
Destinées à la rectification, profilage et rayonnage de meule pour machine type OPTIDRESS
Utilisée pour l’ébauche et la finition, 6 fois retournables sur le porte-pastilles
Non-réparables
Pastille triangulaire 60° - montage sur outil porte-pastillesMonture pour pastilles triangulaires
Référence PT4 : PASTILLES TRIANGULAIRES 40°
Pastilles triangulaires en polycristallin
Montage sur outil porte-pastilles référence MPT10 ou MPT12
Destinées à la rectification de profil et de rayonnage pour machine type OPTIDRESS
Utilisées pour la finition, 2 fois retournables sur le porte-pastilles
Non réparables
Pastille triangulaire 40° - montage sur outil porte-pastilles

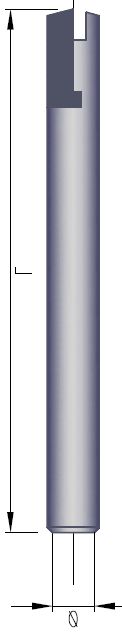

Référence : MPT10 : MONTURE POUR PASTILLES TRIANGULAIRES 40° OU 60°
Monture diamètre 10 mm – Longueur 80 mm

Référence : MPT12 : MONTURE POUR PASTILLES TRIANGULAIRES 40° OU 60°
Monture diamètre 12 mm – Longueur 80 mm
